如何搭建一套家用光伏发电系统?

发布日期:2022-01-25 16:47:21浏览次数:762

201331日,国家电网发布了《关于做好分布式电源并网服务的意见》,支持分布式光伏发电分散接入低压配电网,并承诺在6兆瓦以下分布式光伏项目中免费接入电网,全部获得富余的电力,意味着国家电网将开启家庭光伏发电并入电网的大门。

1基本配置



如何搭建一套家用光伏发电系统?

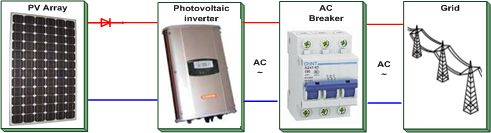

其中,太阳能电池阵列、PV逆变器和交流断路器是一组光伏发电系统,其基本结构如图所示。由PV组件构成的PV单元把太阳能转化为直流电。变频调速装置是把这一直流电转化为交流电能进入电网,以满足电网需求。

2主要设备

2.1太阳能电池阵列。

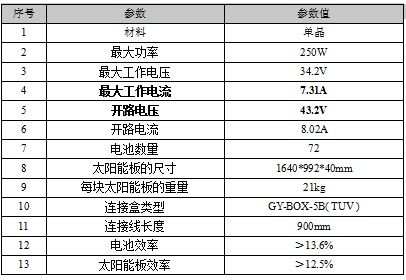

太阳能电池阵列选型为XXX太阳能电池组件,其性能参数见下表。

如何搭建一套家用光伏发电系统?



2.2光电逆变器。

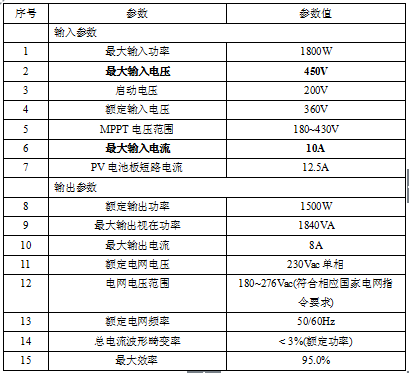

XXXPV逆变器选用PV逆变器,输入输出参数见下表。

如何搭建一套家用光伏发电系统?

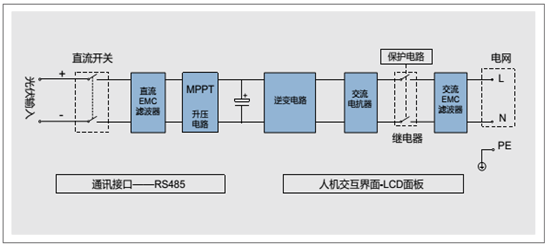

组串型PV逆变器的内部电路原理图如下,主要由直流EMC滤波器、MPPT和升压电路、逆变器、保护电路、交流EMC滤波器、人机交互接口、通信接口六部分组成。

如何搭建一套家用光伏发电系统?



可实现一路光伏组串接入。反相器为光伏系统的输入配置一路的MPPT跟踪器,从而保证光伏组串产生直流电的最大限度利用。逆变电路把直流转化为交流电能。保护性电路在逆变器运行时对其运行状态进行监测,并能在异常情况下触发内部继电器,以保护逆变器内部元件不受损坏。另外,直流开关可以安全的切断直流侧电流。反相机上设有操作、显示的人机交互界面,可用于维修、用户实时或历史运行信息,以及产品故障信息等。另外,逆变电源RS485接口为监控整个光伏系统的运行状态提供选择。

3设备安装

逆变电源的电气安装包括直流侧的电气连接、交流侧的电气连接以及通信电缆的电气连接。

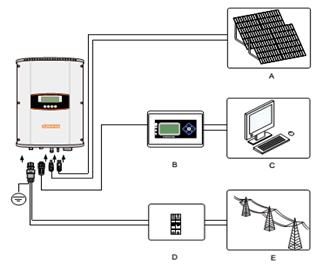

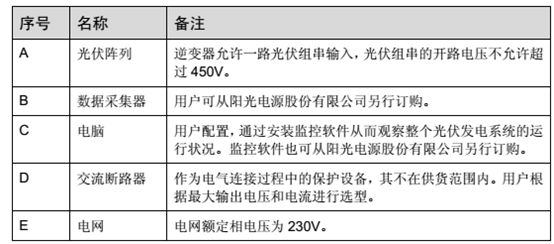

3.1电气连接图。


如何搭建一套家用光伏发电系统?

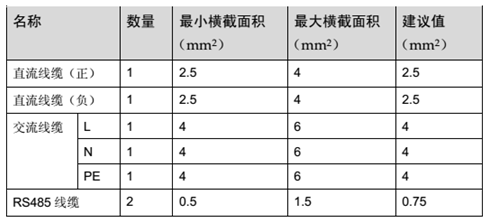

3.2逆变器外接线。

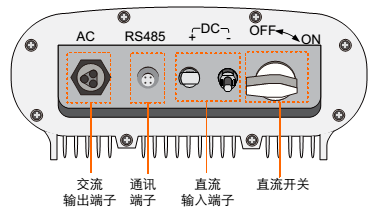

如图所示,外接端子位于逆变器的底部。由直流端、交流端和通信端组成。该方法使无需开启逆变器上盖板即可进行电气连接,且接线端子均采用直插防水端子,最大限度保证人员安全并方便接线。


如何搭建一套家用光伏发电系统?



如何搭建一套家用光伏发电系统?

3.4交流端的电气连接。

XXX型光伏逆变器所连接的电网必须满足下列条件,否则逆变器不能正常工作。

工作电压:174~274V

网频:47~53Hz/57~63Hz

反相器通过三相线路(L,N,PE)与电网相连。到电网的电源是AC接线端,馈电是单相供电。(太阳电源为逆变器交流侧电连接提供相应的交流连接器)

3.5交流开关。

为保证逆变器交流侧电路及接线时的人身安全,每个逆变器都配有一个两极断路器作为保护装置。AC断路器推荐的短路电流是13A

3.6接地

XXXPV逆变器多为非变压器型,要求光伏阵列的正负极都要接地,否则会引起逆变器不可恢复的损坏。

光伏发电系统中,所有非载流金属部件和设备的外壳应与地面接通,例如光伏模块的支架、逆变器外壳等。

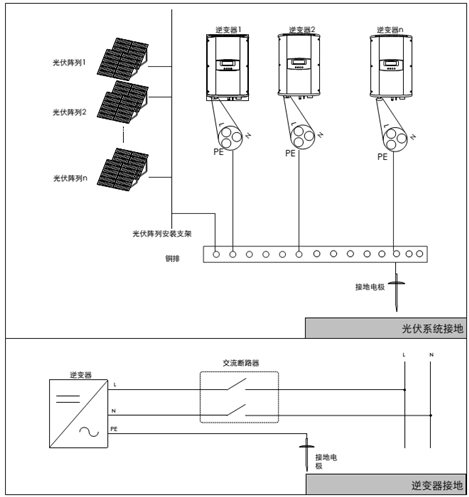

地线图显示在下面的图表中。



如何搭建一套家用光伏发电系统?

3.7通信连接。

利用RS485通信连接将逆变器的运行信息传送到一台安装了SolarInfoInsight等监控软件(例如SolarInfoLogger)的本地数据存储显示设备。

如只有一种逆变器,采用直插插头的RS485通信电缆可以实现通信连接。
